卧式螺带混合机

卧式螺带混合机
 卧式螺带混合机适用范围
卧式螺带混合机应用于干粉砂浆、腻子粉、化学品、腻子膏、真石漆、陶瓷、耐火材料等固-固(即粉体与粉体)固-液(即粉体与胶浆液)的混合,还能搅拌膏状、粘稠的或比重较大的物料。
 卧式螺带混合机工作原理
卧式螺带混合机由安装于搅拌轴上的内外径螺旋带动桶体内物料翻动,使搅拌器在桶体内最大范围翻动物料。搅拌器结构上,螺旋设计成内外、左右互为反螺旋,搅拌器工作时内螺旋带动靠近轴心处物料做轴心旋转,轴向由内至两侧推动,外螺旋带动靠近筒壁物料做轴心旋转,轴向由两侧至内推动,于是造成物料在筒体内对流循环、剪切渗混,完成物料在较短时间内快速均匀混合。

 卧式螺带混合机介绍

四川永通卧式螺带混合机结构图

  • 在可行性因数下,卧式螺带混合机的混合效果不受颗粒的大小、密度影响,对有粘性物料亦有很好的混合效果。
  • 平稳的混合过程降低了对易碎物料的破坏,加装飞刀结构亦起破碎作用。
  • 卧式结构较低机身高度,便于安装。
  • 搅拌结构中,正反旋转螺条安装于同一水平轴上,形成一个低动力高效的混合环境。
  • 卧式螺带混合机主要用于腻子粉的生产,也可作为入门级的保温砂浆混合机。

卧式螺带混合机内部螺带

卧式螺带混合机的技术参数:

型号

电机功率kw

全容积M3

主轴转速r/min

混合量kg

外形尺寸

设备重量

WLD-0.5

5.5

0.5

63

150~350

2372*812*1272

1050kg

WLD-1.0

11

1.0

43

300~700

2700*1036*1574

1760Kg

WLD-2.0

15

2.0

33

600~1400

3356*1236*1774

2500Kg

WLD-3.0

18.5

3.0

33

900-2100

3356*1336*2024

3400Kg

WLD-4.0

22

4.0

33

1200-2800

4210*1414*2108

4200Kg


* 表中混合量是以比重为1的粉料为介质所测数据,卧式螺带混合机选型应根据物料的目数、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时,必须提供详细数据,以便另行选型定制。
* 本表数据如有更改,恕不另行通知,正确参数以提供的卧式螺带混合机实物为准。
* 本表未能包括所有设备信息,更多信息请和我们销售工程师联系。

卧式螺带混合机功能选择

  1. 出料方式:手动   电动   气动
  2. 主轴密封方式:填料密封   填料+气密封   机械密封
  3. 搅拌器形式:双向连续式螺带   单向连续式螺带   双向断开式螺带   单向断开式螺带
  4. 驱动方式:直联式   分体式(皮带/链条)
  5. 混合机材质:碳钢   物料接触不锈钢(SS304/SS316)   全部不锈钢(SS304/SS316)   内部涂层
  6. 主轴:单段式   多段式
  7. 筒体开口:标准法兰口   快开式投料口   除尘器口   人工投料口   侧身清洗门
  8. 出料阀:蝶阀   球阀   梅花阀   翻板阀
  9. 其他:喷液/喷雾   加热/冷却   除尘/真空   临时取样
 卧式螺带混合机选型示例

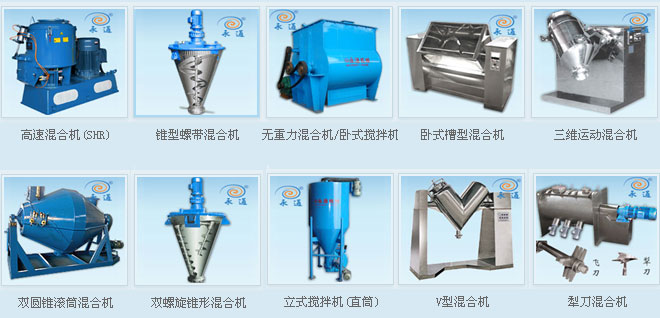

点击图片查看更多混合机资料:
