斗式提升机/斗提机

斗式提升机/斗提机
 斗式提升机/斗提机适用范围
根据牵引件的不同,斗提机有多种结构形式,永通已形成两大标准化系列:带式提升机系列(D/TD/TDG );环链提升机系列(HL/TH/THG);各系列斗式提升机的相互配合组成了散体物料的优化提升体系。可分别用于垂直输送粉状、粒状、小块状物料,易碎的和磨琢性物料,广泛应用于建材、化工、冶金、轻工、粮食、矿山等行业。
 斗式提升机/斗提机工作原理
斗式提升机主要由驱动装置、上部装置、下部装置、输送链或胶带、料斗、中部机壳、张紧装置、安全保护装置构成。

 斗式提升机/斗提机介绍

一、斗式提升机的选型:

作为常用的垂直提升输送设备,一般决定斗式提升机选型取决于以下几个要素:

  1. 物料的形态:物料是粉状、颗粒状、小块状还是大块状。
  2. 物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。
  3. 物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
  4. 单位时间内的输送量。

一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗提机所采用料斗的类型不同,则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。

斗提机选型过程:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
斗提机的性能参数因输送量及输送高度的变化而改变,故准确的规格型号、输送量、链(带)速、功率等需通过计算确定。用户可通过斗式提升机对应型号的参数表进行初步选型,也可直接向我们提供相关参数,由永通的输送设备工程师帮助您进行方案设计选型。



二、带式斗提机(D/TD/TDG)

2.1 TD型斗式提升机概述

成都永通机械厂区存放的斗提机组件
TD型斗式提升机下部装置(喷涂防锈漆后)

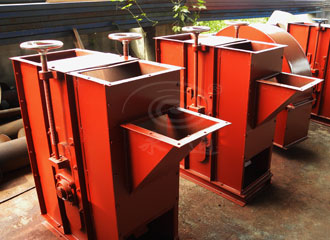

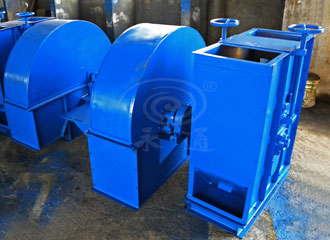

斗提机模块组件
TD型斗式提升机上部装置(喷涂面漆后)

  • 主要结构:TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间多段机壳,驱动装置,逆止制动装置等组成;
  • 适用物料:TD斗式提升机适用于垂直输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如粮食、煤、砂、水泥、碎矿石矿粉等。物料温度不超过60℃。
  • 提升高度:最高40m
  • 设计制造标准:JB3926-85《垂直斗式提升机》
  • 装料与泄料:采用挖取式装料或流入式喂料,重力诱导式离心抛射卸料。料斗密集型布置,在物料提升时几乎无回料现象,在喂料、卸料时少有撒落,减少了机械磨损;
  • 料斗形式:4种料斗可选:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
    浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
    深料斗:输送干燥的、松散的、易抛出的物料。如粮食、水泥、矿粉、煤块、石英砂等。
  • 其他特点:整机密封性好,环境污染小。

2.2 TD型斗式提升机主要参数

斗提机型号  TDG26/13 TDG36/18 TDG36/23 TDG36/28 TDG48/20 TDG48/23 TDG48/28
输送量m3/h 颗粒 23 43 49 58 59 58 71
粉料 18 29 31 38 46 41 49
头轮直径(mm) 260 360 360 360 480 480 480
料斗规格(mm) 130 X 110 180 X 125 230 X 125 280 X 125 200 X 125 230 X 125 280 X 125



三、环链式斗提机(HL/TH/THG)

3.1 HL型斗式提升机

  • 主要结构:HL型环链离心斗式提升机,由运动部分(料斗与两根牵引链条)、带有传动链轮的上部区段、带有拉紧链轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长。下部装置采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件;
  • 适用物料:HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、砂、水泥、碎矿石矿粉等。物料温度不超过250℃。
  • 提升高度:最高40m
  • 设计制造标准:JB3926-85《垂直斗式提升机》
  • 装料与泄料:掏取式装料,混合式或重力卸料
  • 料斗形式:2种料斗可选:Q型(浅斗)、S型(深斗)。

3.2 TH型圆环链斗式提升机
除连接尺寸外,TH环链离心式斗式提升机的链条、链轮、张紧装置与HL型斗式提升机相同。

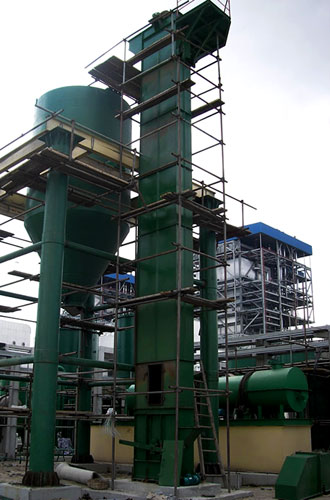

四川永通为内江客户定制的HL型斗式提升机
四川永通为内江客户定制的HL型斗式提升机

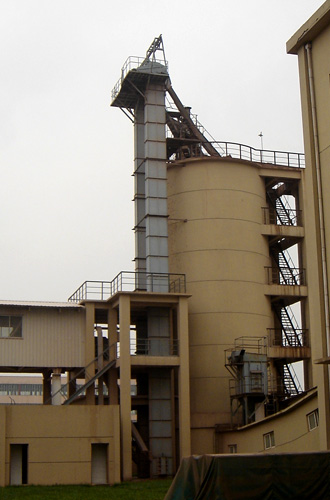

四川永通为眉山某建材厂定制的TDG型斗式提升机
四川永通为眉山某建材厂定制的TDG型斗式提升机

 附斗式提升机的使用与维护
